Stangendichtung Lippenring mit Backring weitere Informationen
40 mm x 55,5 mm x 6,3 mm (Ändern)
Wir durchsuchen unser Lager für Sie

Produktdetails

Produktdetails anzeigen

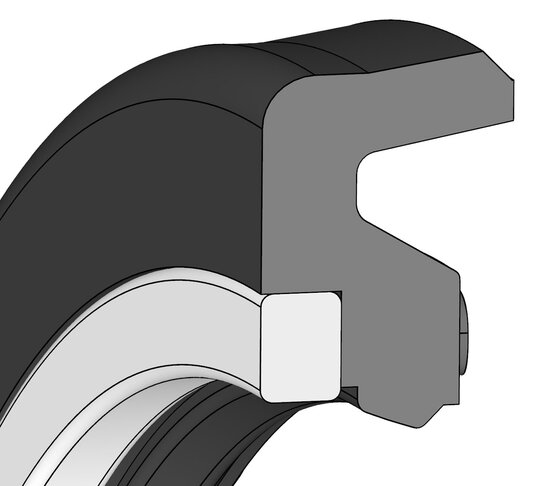

S2R

Beschreibung

Baugruppe: Stangendichtung
Bauform: asymmetrischer Nutring mit Hauptdichtlippe innen
Spezifikation: Einseitige Druckbelastung
Ausführung: Stützring innen
Dichtwerkstoff: TPU
Stützring: POM



Betriebseinsatzgrenzen
Druck (MPa): ≤ 40

Temperatur (°C): -30 bis +100
Gleitgeschwindigkeit (m/s): ≤ 0,5



Medien
Hydrauliköle nach DIN 51524 Teil 1 - 3, Schmieröle, Schmierfette auf Mineralölbasis, schwerentflammbare Hydraulikflüssigkeiten HFA, HFB, HFC nach VDMA 24317

Funktion

Der Nutring S2R, bestehend aus einem TPU-Dichtkörper und einem POM-Stützring, wird hauptsächlich als Dämpfungsring eingesetzt. Der Nutring S2R ist eine einfachwirkende Stangendichtung mit einer asymmetrischen Bauform. Der halbaktive Stützring am Innendurchmesser verhindert auf der druckabgewandten Seite Spaltextrusion.



Montage

Nutringe können sowohl in axial zugängliche Einbauräume oder eingestochene Nuten eingebaut werden. Bitte beachten Sie, dass bei einer Schnappmontage in gestochene Nuten ein Mindest-Innendurchmesser in Abhängigkeit zur jeweiligen Profilbreite notwendig ist. Eine Schnappmontage ist nur mittels Montagewerkzeugen möglich.



Bemerkungen

Das Profil S2R wird in Kombination mit anderen Stangendichtungen verwendet. Dichtungen aus TPU sind sehr robust und eignen sich hervorragend für den Einsatz in der Mobilhydraulik. Sie werden besonders in Erdbewegungsmaschinen eingesetzt.
