K44
Beschreibung
Baugruppe: Kolbendichtung

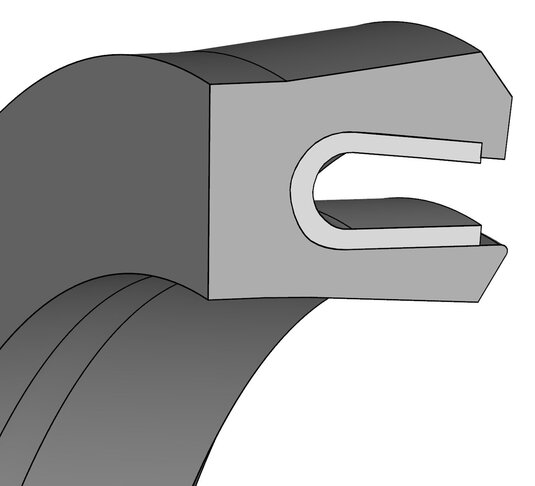

Bauform: k44 asymmetrischer Nutring mit Hauptdichtlippe außen
Spezifikation: Einseitige Druckbelastung
Dichtwerkstoff: PTFE
Federwerkstoff: nichtrostender Stahl 1.4310 (DIN EN 10088-1)
Betriebseinsatzgrenzen
Druck (MPa): ≤ 35
Temperatur (°C): -150 bis +250
Gleitgeschwindigkeit (m/s): ≤ 15
Medien
Hydrauliköle aller Art, Heißluft, Wasserdampf, PTFE ist gegen die meisten Chemikalien beständig.
Funktion
Der Nutring KNA44 ist eine einfach- wirkende PTFE-Dichtung in Form eines außendichtenden Nutringes. Die V-Feder aus Stahl aktiviert die Dichtlippen permanent, so dass auch im drucklosen Zustand eine gute Dichtheit gewährleistet ist.
Montage
Wir empfehlen axial zugängliche Einbauräume. In einem begrenzten Abmessungsbereich sind auch halboffene bzw. geschlossene Einbauräume möglich.
Bemerkungen
Durch die asymmetrisch ausgeführten Dichtlippen wird die Dichtkraft optimiert, das Reibungsverhalten verbessert und somit die Standzeit erheblich verlängert. Im Standard wird die KNA44 in der nebenstehend angeführten Werkstoffkombination geliefert. Für spezielle Anwendungen stehen weitere PTFE-Compounds und V-Federn aus Elgiloy® zur Verfügung
