US1 NBR
Beschreibung

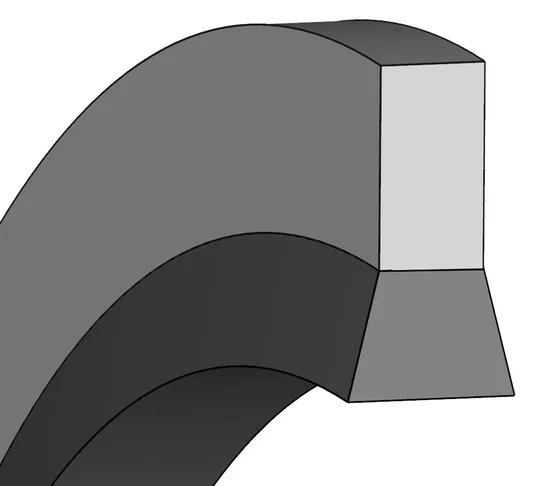

Schraubendichtungen (US1, USS1) sind metallische Flachringe mit einer am Innendurchmesser anvulkanisierten trapezförmigen Elastomerdichtlippe.
Produktgruppe: Schraubendichtung
US1 mit innen anvulkanisierter Elastomerdichtlippe
Dichtwerkstoff: Elastomerdichtlippe NBR, NB 70, Elastomerdichtlippe FPM, FP 70
Farbe: NBR 70, schwarz
Metallring: Standardstahl SAE 1008 (1.0330), rost- und säurebeständiger Stahl AISI 304 (1.4301)
Oberflächenschutz Metallring Standardstahl: Zinkchromatiert (Cr VI frei)
Farbe: silber-grau
Betriebseinsatzgrenzen
Temperatur NBR: -30°C bis +100°C
Der maximale Betriebsdruck ist von der Bauform der Dichtung, des Werkstoffes, der Abmessung, der Gegenfläche und dem Anzugsmoment abhängig. Schraubendichtungen sind ohne Senkungen in den Gegenflächen bis max. 25 MPa Druck geeignet.
Gegenfläche
Oberflächenbeschaffenheit
Rmax ≤ 15 μm
Ra ≤ 3,2 μm
Funktion
Durch Anziehen der Verschraubung wird die Elastomerdichtlippe verpresst und erzeugt so die Dichtwirkung an den abzudichtenden Flächen. Sie verhindert das Austreten von Medium nach außen, wodurch ein Druckverlust verhindert wird. Zusätzlich bietet sie Schutz gegen Schmutz von außen.
Einsatzgebiet
Schraubendichtungen werden als statische Abdichtung für Verschraubungen und Flanschabdichtungen eingesetzt, beispielsweise im Maschinenbau, Behälter- und Apparatebau.
Vorteile der Schraubendichtung:
- Einfache und verliersichere Montage
- Sichere Abdichtung
- Wieder verwendbar
- Fixierung durch Innenzentrierung
- Kostengünstige Lösung
- Kontrollierte Verpressung durch die Metallscheibe
- In unterschiedlichen Metallausführungen erhältlich
- Für fast alle europäischen Gewindegrößen vorrätig
Medieneignung Elastomerdichtlippe
NBR
gute chemische Beständigkeit gegen Mineralöle und -fette, Hydrauliköle H, HL, HLP, schwerentflammbare Druckflüssigkeiten HFA, HFB, HFC bis ca. +50°C und Wasser bis max. +80°C.
Bemerkung
Weitere Sonderbauformen wie Schraubendichtungen mit außen anvulkanisierter Elastomerdichtlippe (Bauform UA) oder nach Kundenzeichnung sind auf Anfrage erhältlich.
Weitere Elastomerwerkstoffe wie EPDM, HNBR und FVMQ sind auf Anfrage erhältlich.
